| Betegnelse | Indsatsleje |
| Producent | Neutral |
| Produktserie | UC |
| Bredde inderring | 49.2 mm |
| Bredde yderring | 21 mm |
| Fastgørelse | Pinol |
| Indvendig diameter (mm) | 40 |
| Type | UC208 |
| Udvendig diameter (mm) | 80 |
| Slør | Standard |

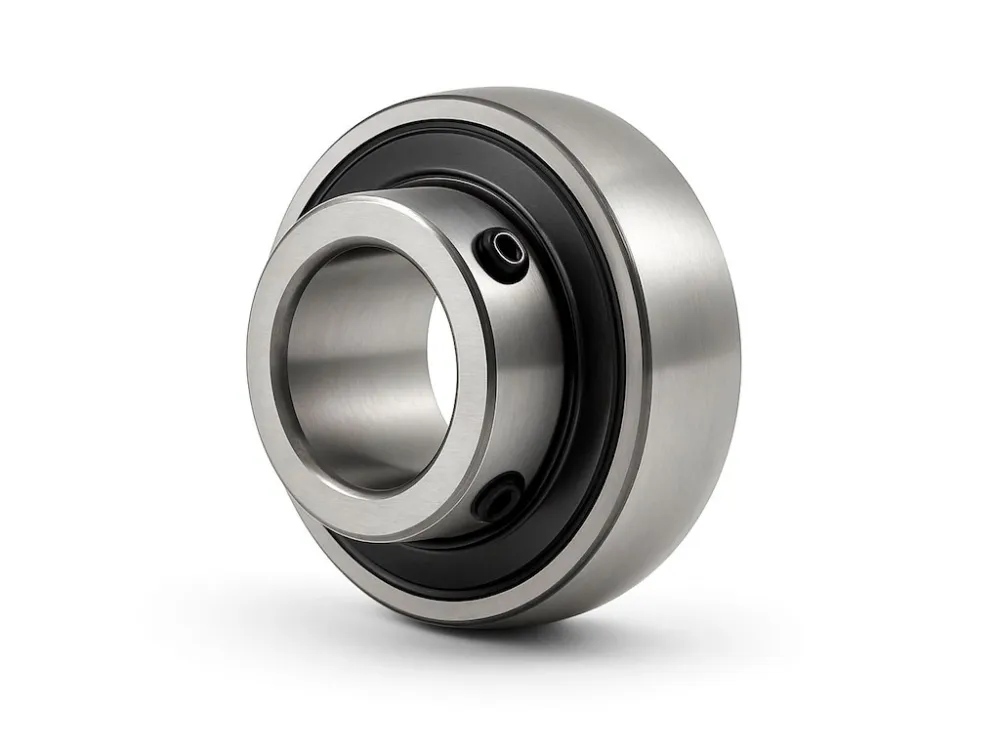

Indsatsleje UC 208
UC-indsatsleje med sfærisk yderring og pinolskruefastgørelse
UC 208 er et UC indsatsleje med bred inderring og sfærisk yderring til montering i lejehuse. Fastgørelsen sker via to pinolskruer i inderringen for sikker låsning på glatte aksler. Den sfæriske yderkontur giver mulighed for mindre vinkelfejlsudligning i huset, og den lukkede udførelse sikrer drift i støvede og fugtige miljøer.
- Dimensioner: 40 mm (akseldiameter), 80 mm (yderdiameter), 49,2 mm (bredde inderring), 21 mm (bredde yderring)
- Fastgørelse: To pinolskruer i bred inderring (typisk forskudt 120°) for stabil fastholdelse
- Yderringsgeometri: Sfærisk yderkontur til konkavt sæde i UCP/UCFL/UCFC-huse
- Tætning: Lukket på begge sider (gummitætninger) for reduceret indtrængning af støv og fugt
- Lejeslør: Standard (CN) til generelle driftsforhold
- Kompatibilitet: Passer i UC208-størrelse af UCP-, UCFL- og UCFC-huse (fx UCP 208, UCFL 208)
- Materiale/overflade: Gennemhærdede ringe; korrosionsbeskyttende belægning på flere varianter
- Anvendelser: Transportører, ventilatorer, landbrugsmaskiner og øvrige lette/middel belastede drivlinjer
Bemærk: Kontroller akseltolerance og anbefalet fastspændingsmoment for pinolskruer ift. belastning og driftsmiljø. Varianter til tomme-aksler findes (fx UC208-24 = 1 1/2″).
